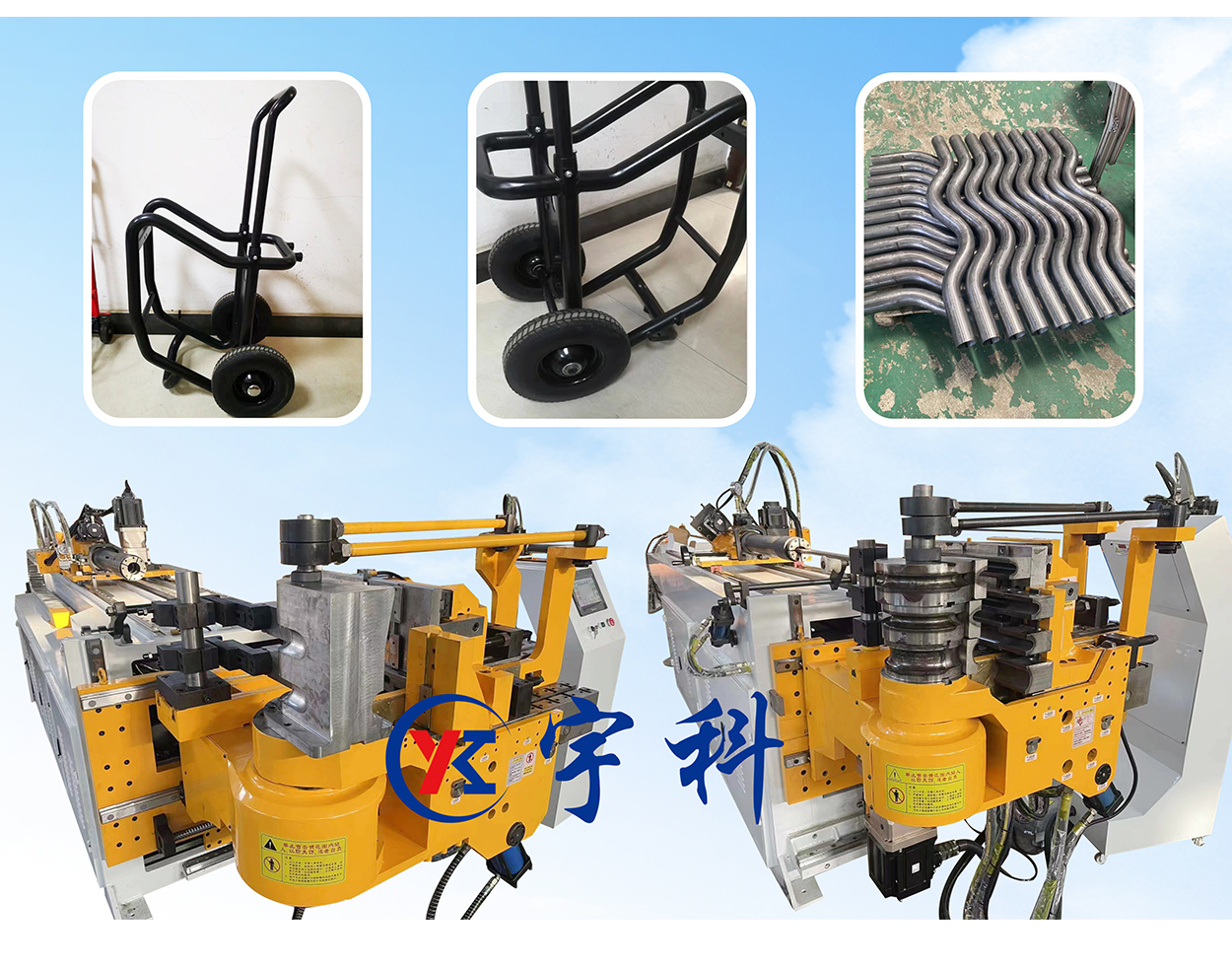

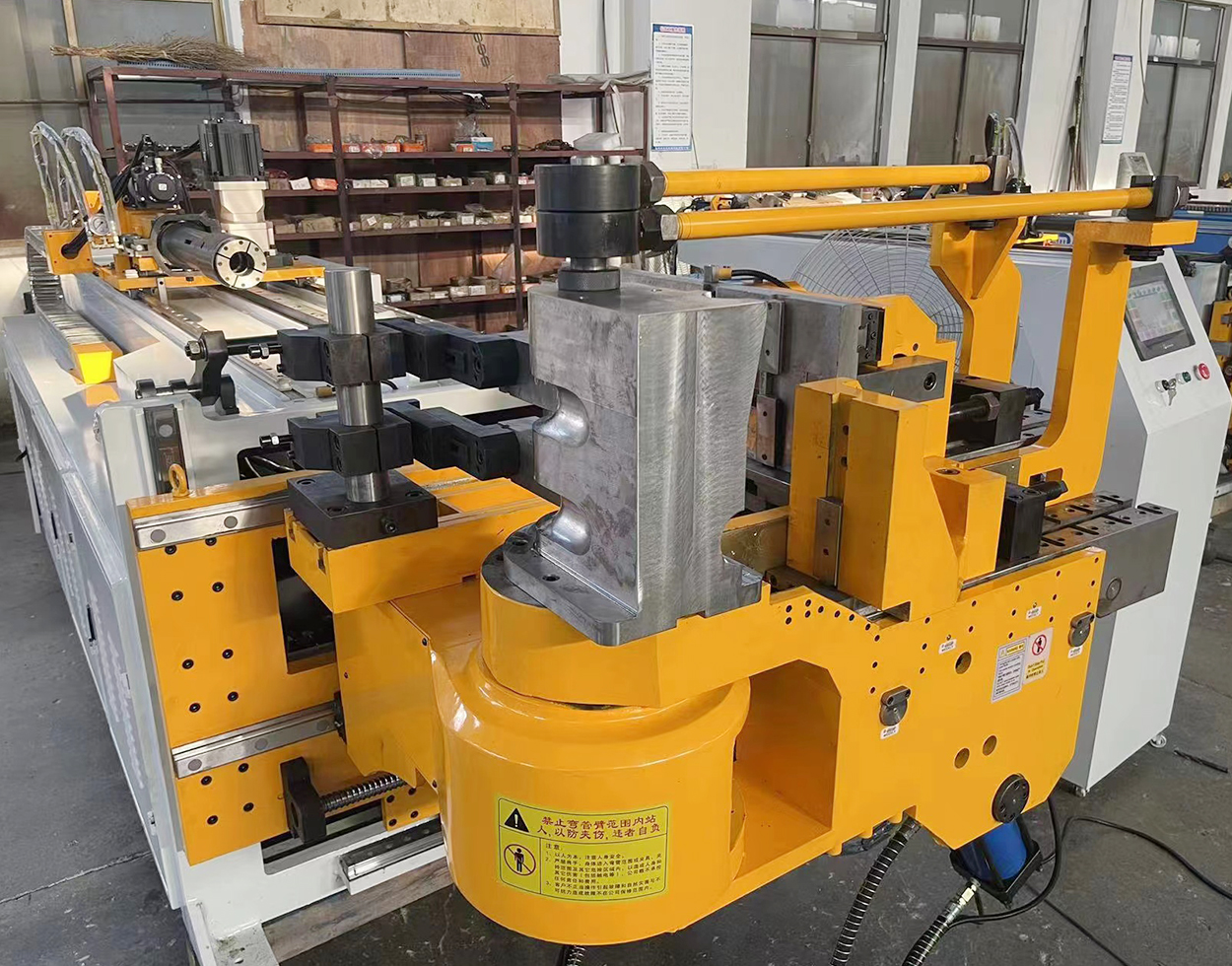

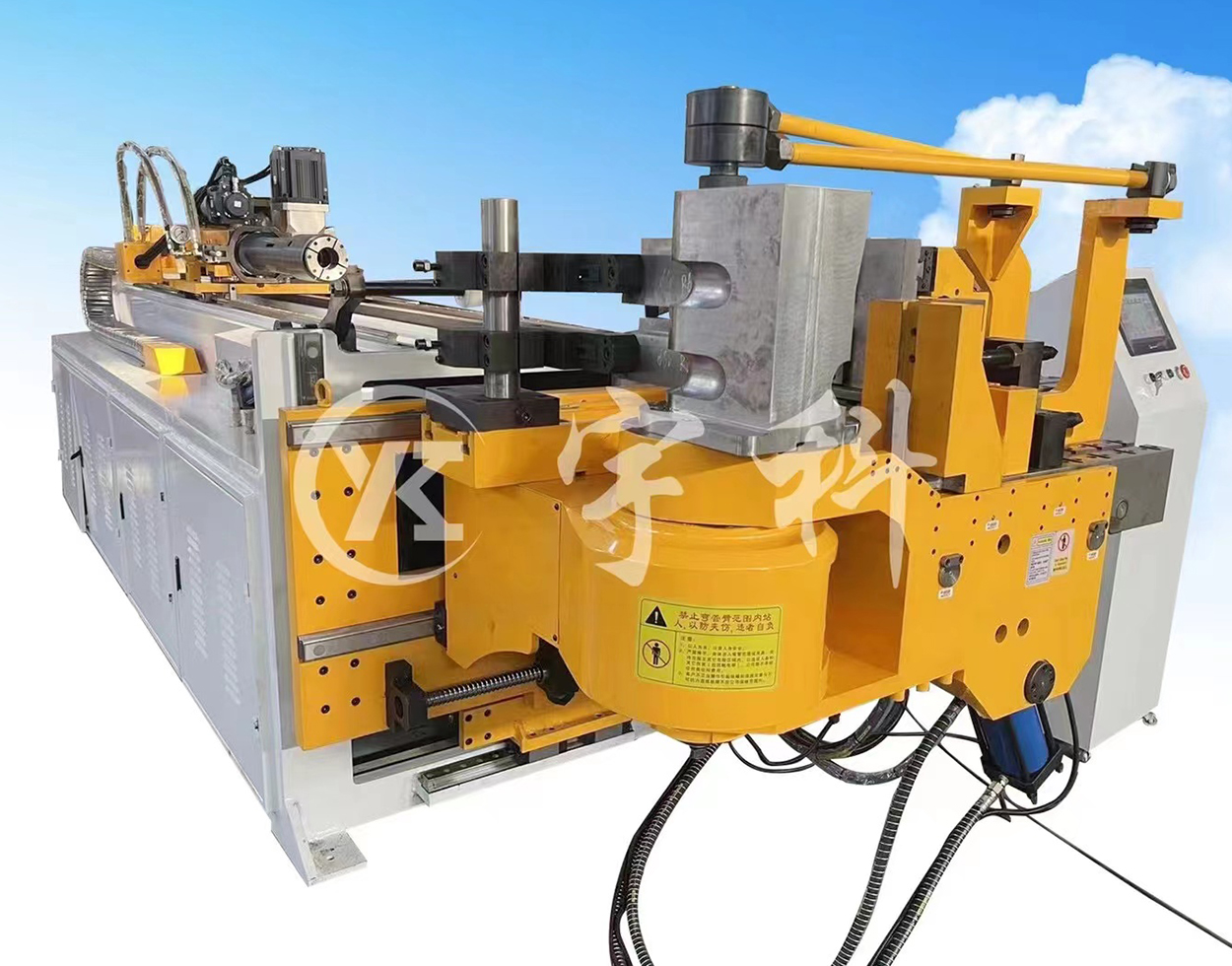

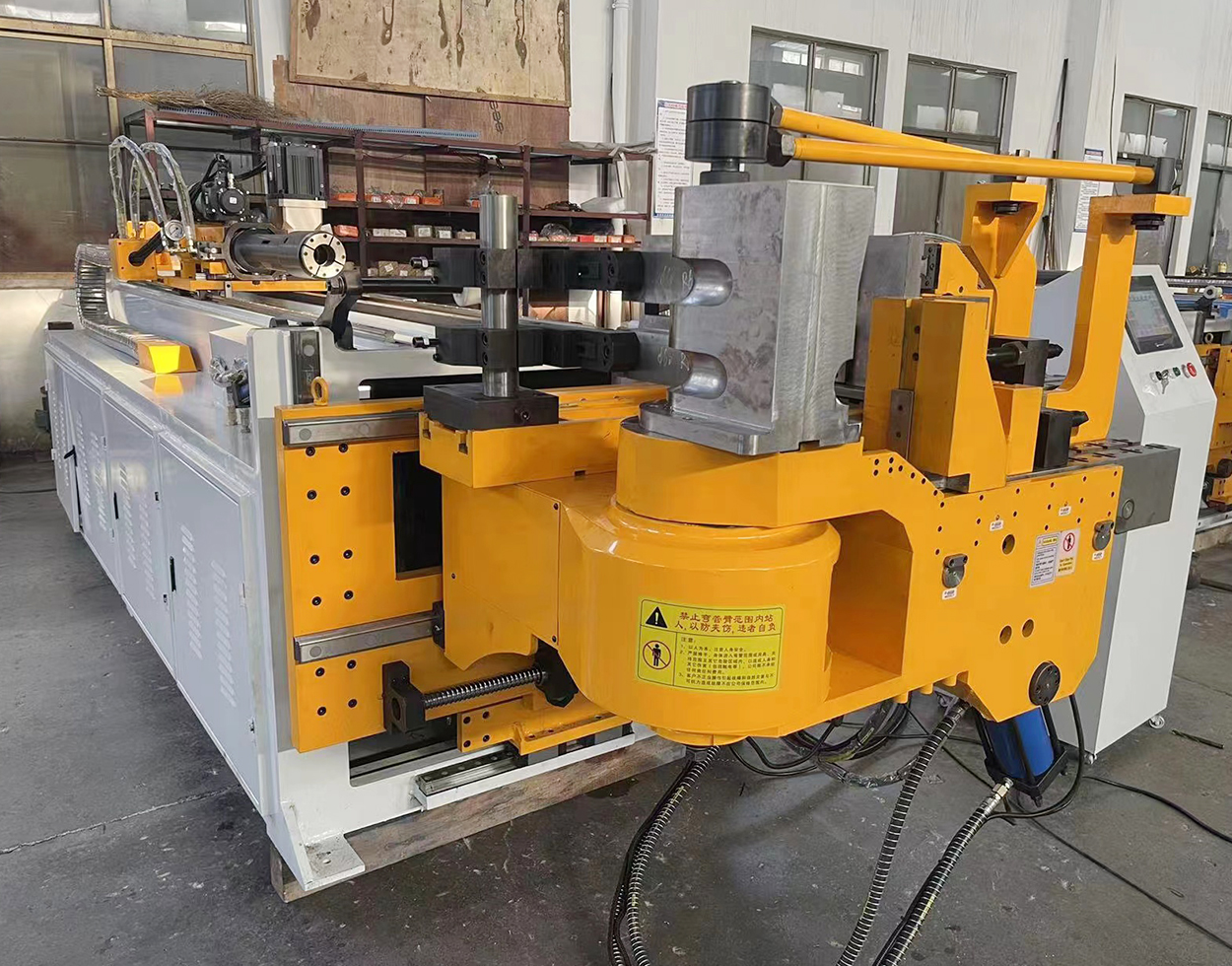

DW-89CNC-2A-1S三维数控全自动弯管机

DW-89CNC-2A-1S三维数控全自动弯管机

图库
视频

DW-89CNC-2A-1S三维数控全自动弯管机

技术参数

主要技术参数项目	单位	数值范围
最大弯曲碳钢管能力（管子外径×壁厚）	mm	￠89×5.0t
最大弯曲不锈钢管能力（管子外径×壁厚）	mm	￠89×2.5t
最大弯曲方管能力（外方×外方×壁厚）	mm	89×89×3t
弯曲最大半径范围	mm	50-450
弯曲角度范围	degree	0-190
模具中心离地面高度	mm	1200
管件设定弯曲数量	个	无限制
资料输入方式		输入坐标值X、Y、Z转换或输入加工值（Y、B、C）
最大穿芯有效距离	mm	3500
最大送料行程	mm	3000
主夹缸直径	mm	70
导夹缸直径	mm	70
抽芯缸直径	mm	90
抽芯缸行程	mm	110（注：后可调节数值）
辅推缸直径	mm	60
托料缸直径	mm	45
夹料缸直径	mm	45
弯管主油缸直径	mm	130
弯曲速度	Deg/sec	30（速度可调）
弯曲精度	degree	±0.3
送料方式	可选择	直送方式
送料伺服马达功率	Kw	1.8
送料速度	Mm/sec	200-950（速度可调）
送料精度	mm	±0.1
转角伺服马达功率	Kw	1.3
转角速度	Deg/sec	180（速度可调）
转角精度	degree	±0.1
油泵电机功率	KW	11
液压系统压力	Mpa	12
机器毛重约	T	4.0
机器外型尺寸	mm	5500×1380×1600
