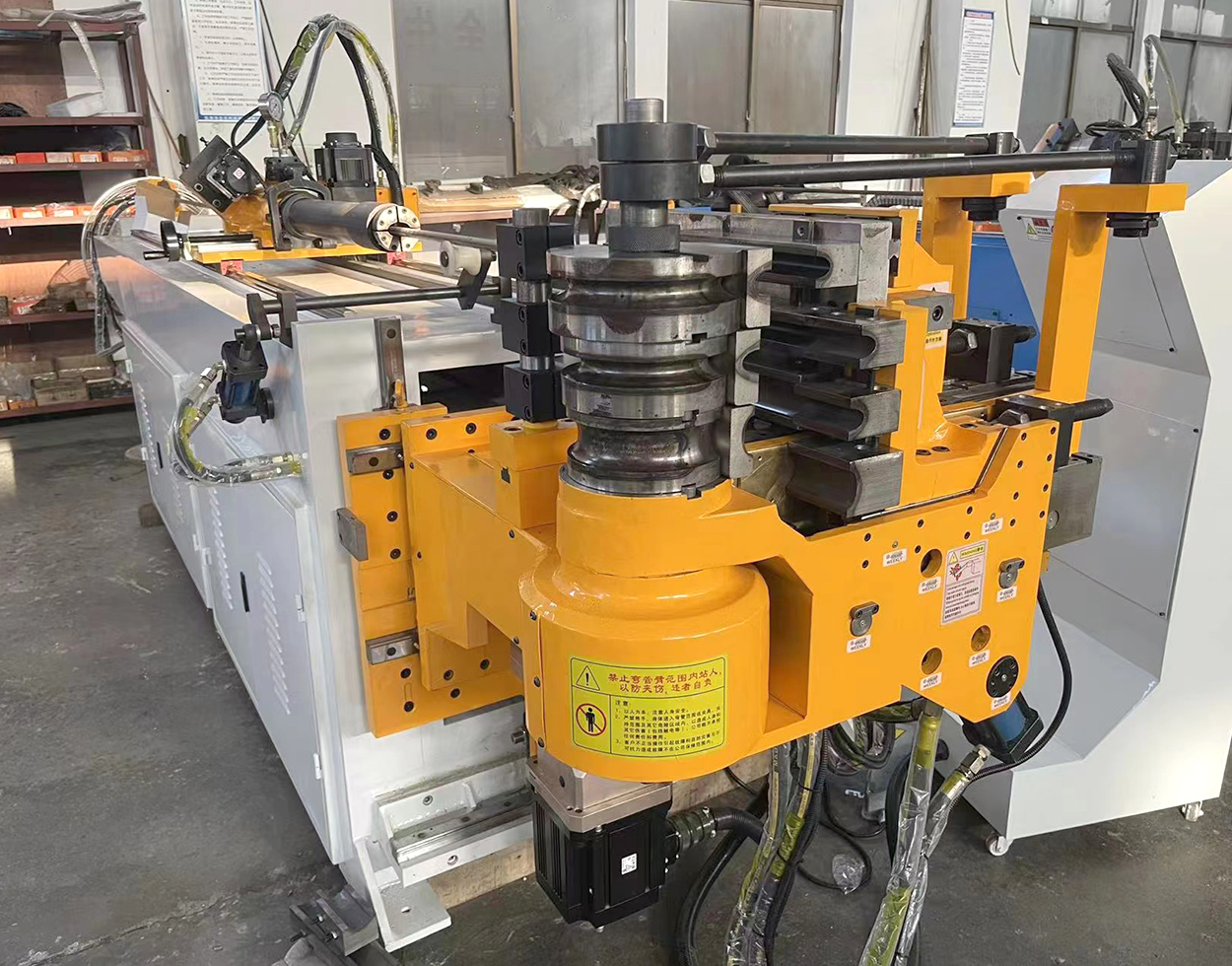

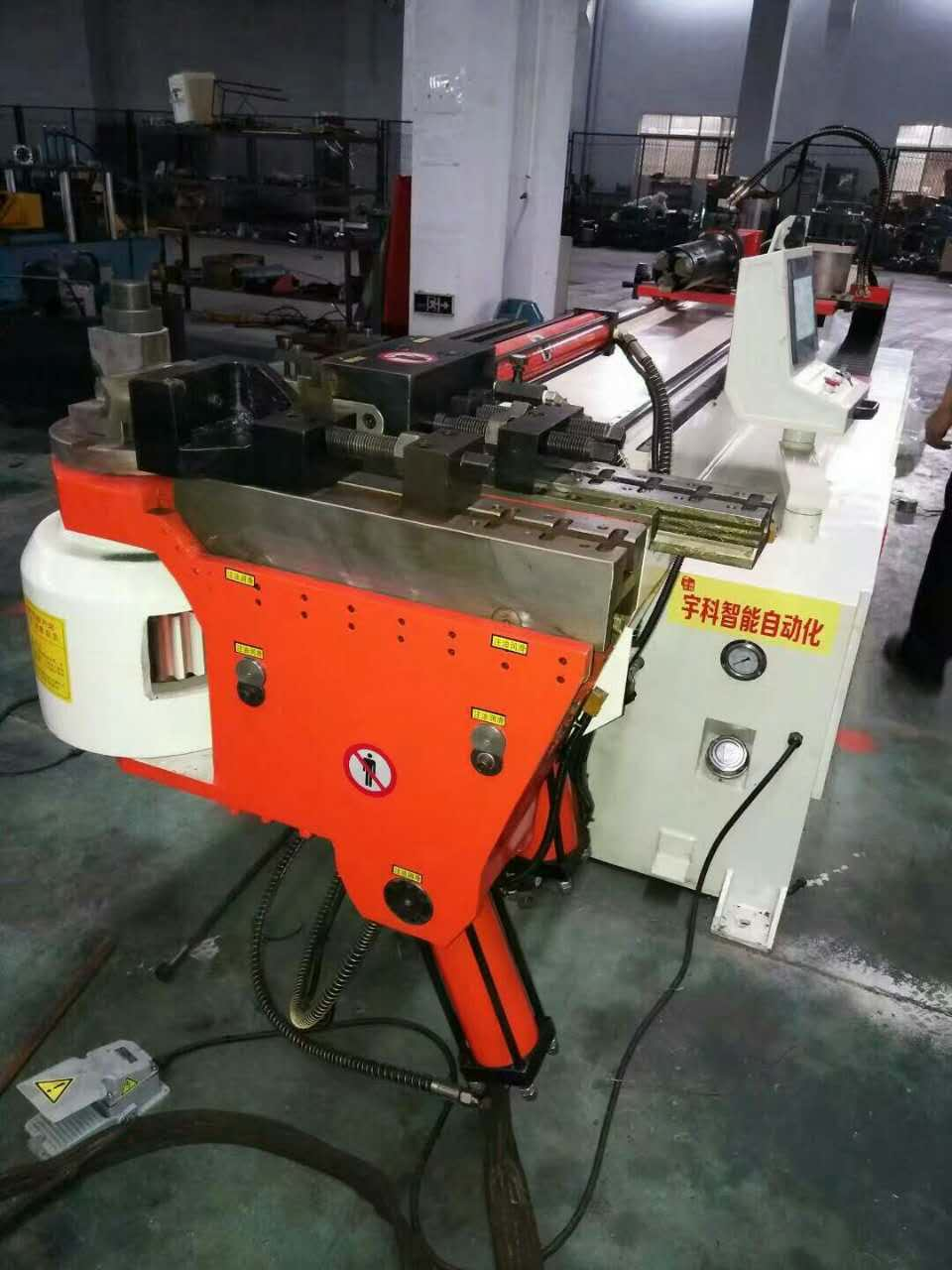

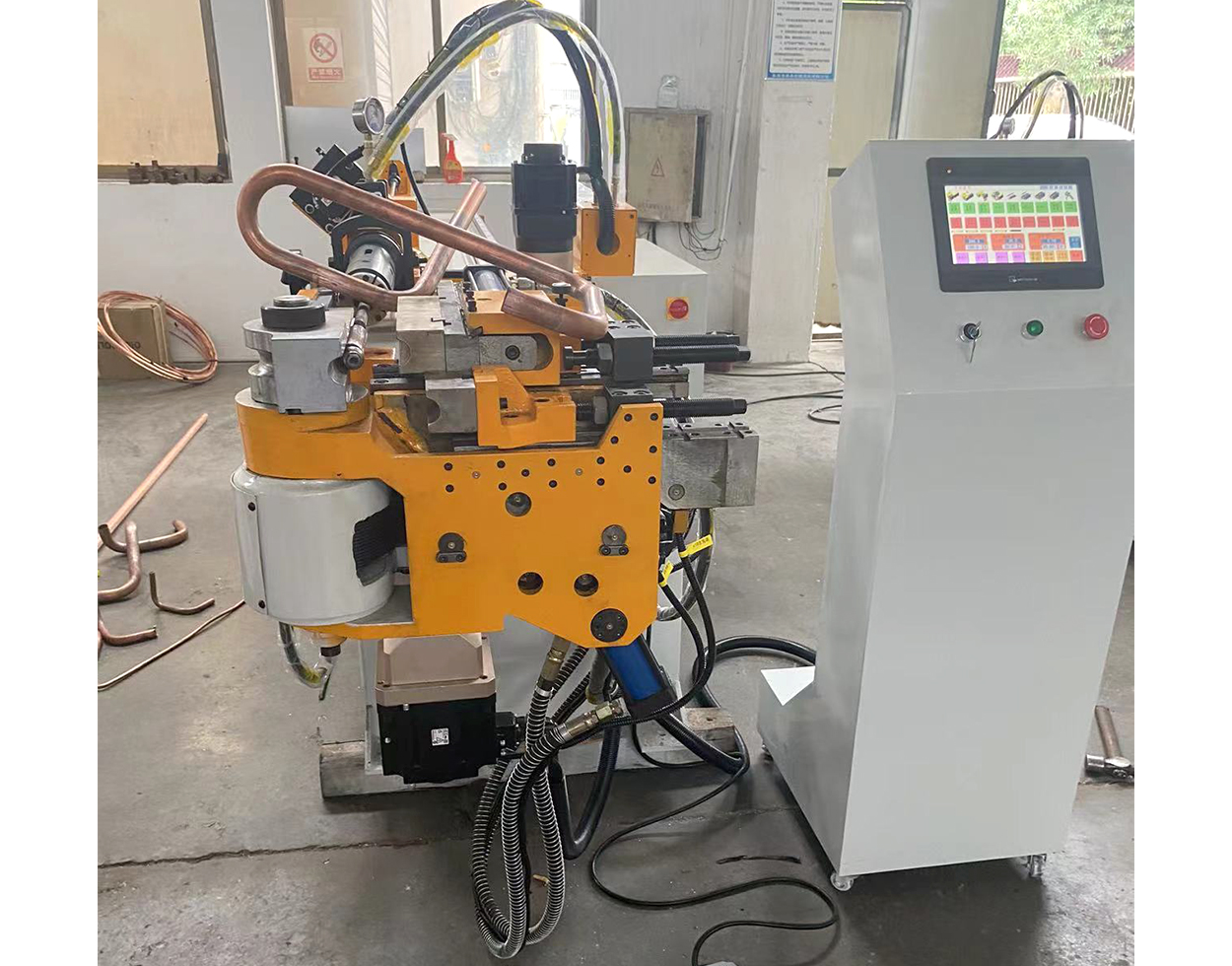

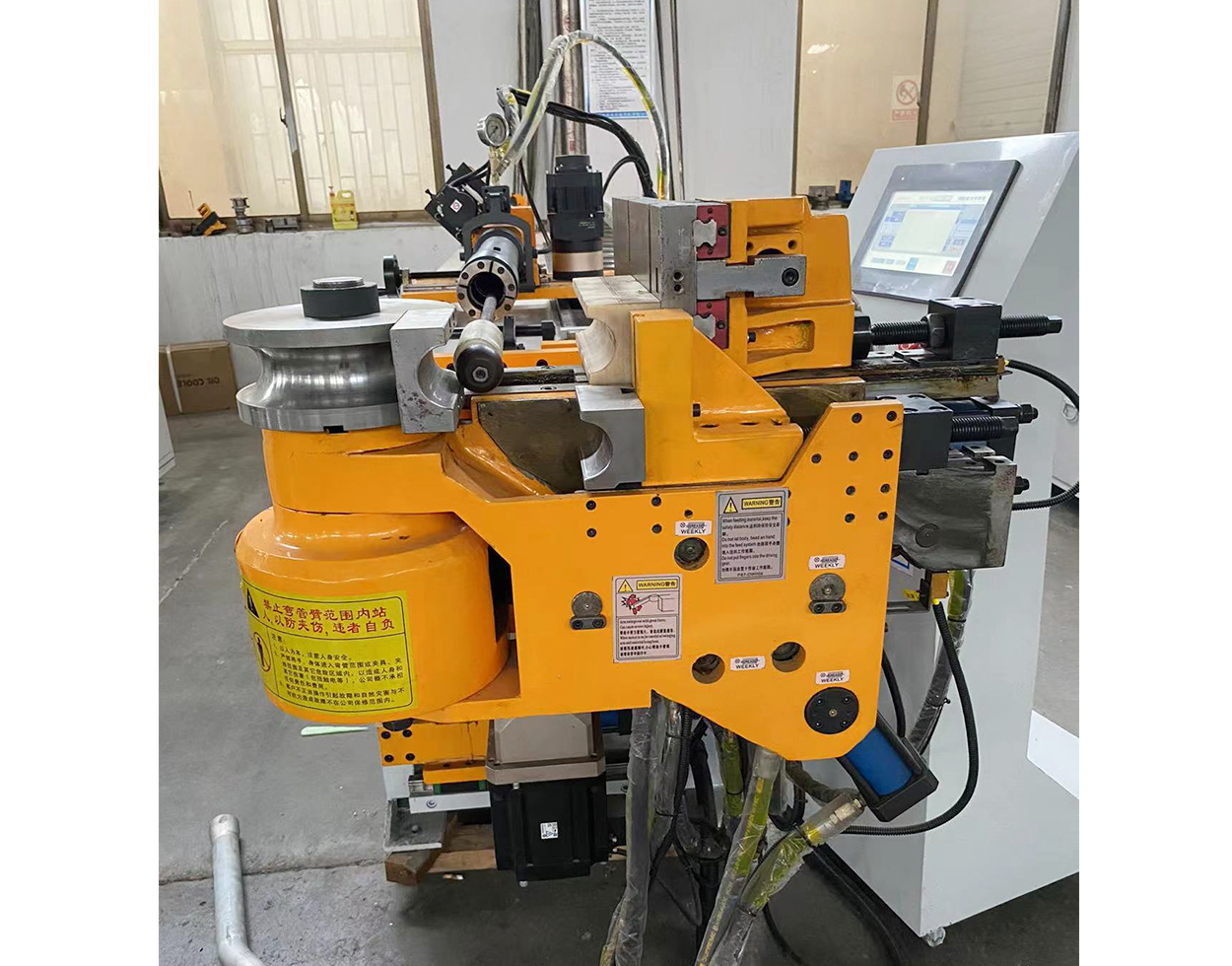

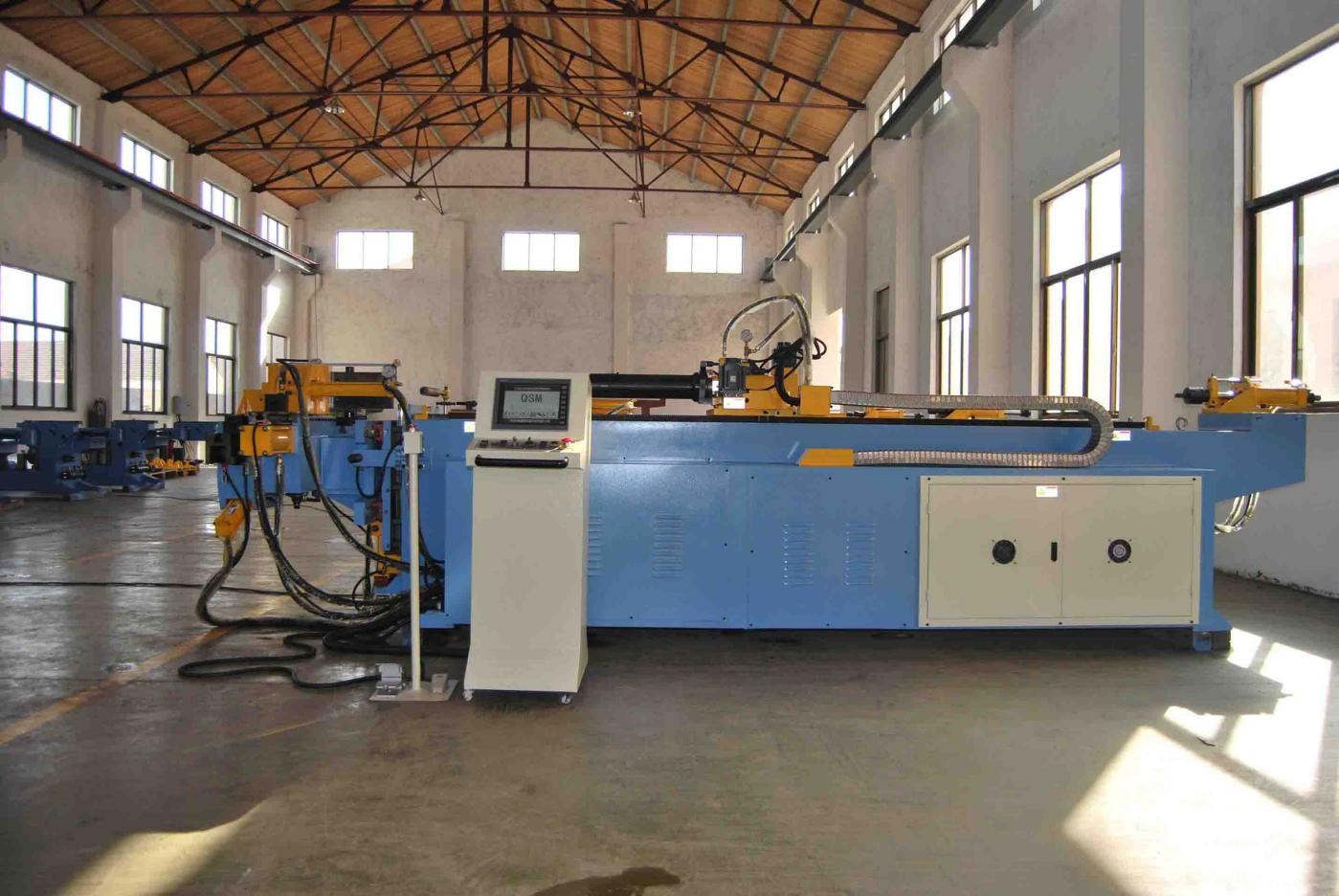

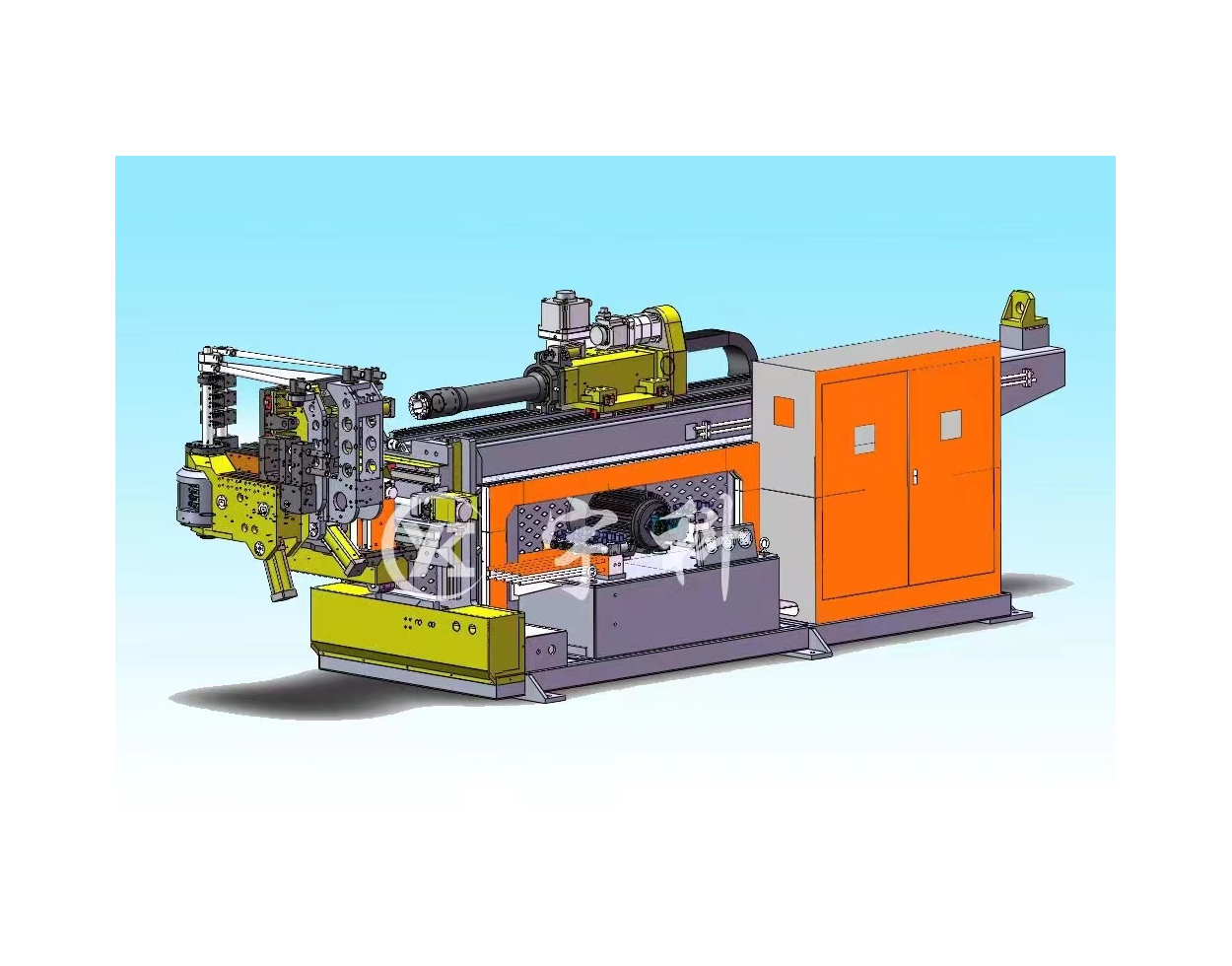

DW-75CNC-3A1S三维全自动数控弯管机

DW-75CNC-3A1S是一款三维全自动单层模两轴数控弯管机，数控弯管机是采用液压油缸驱动传动齿轮齿条的弯曲机构，弯曲（C轴）、夹紧、抓料、托料、导模辅推、抽芯均为液压油缸驱动。送料Y(轴)、转角B(轴)均为电气伺服马达驱动，弯曲（C轴）采用编码器驱动液压油缸，具有弯管功率大，两轴控制精度高，所有的程序编写及输入均直接在对话式电脑触摸屏上进行，所有的信息说明均可自动选择以中文或英文显示，操作极为方便、快速、准确。

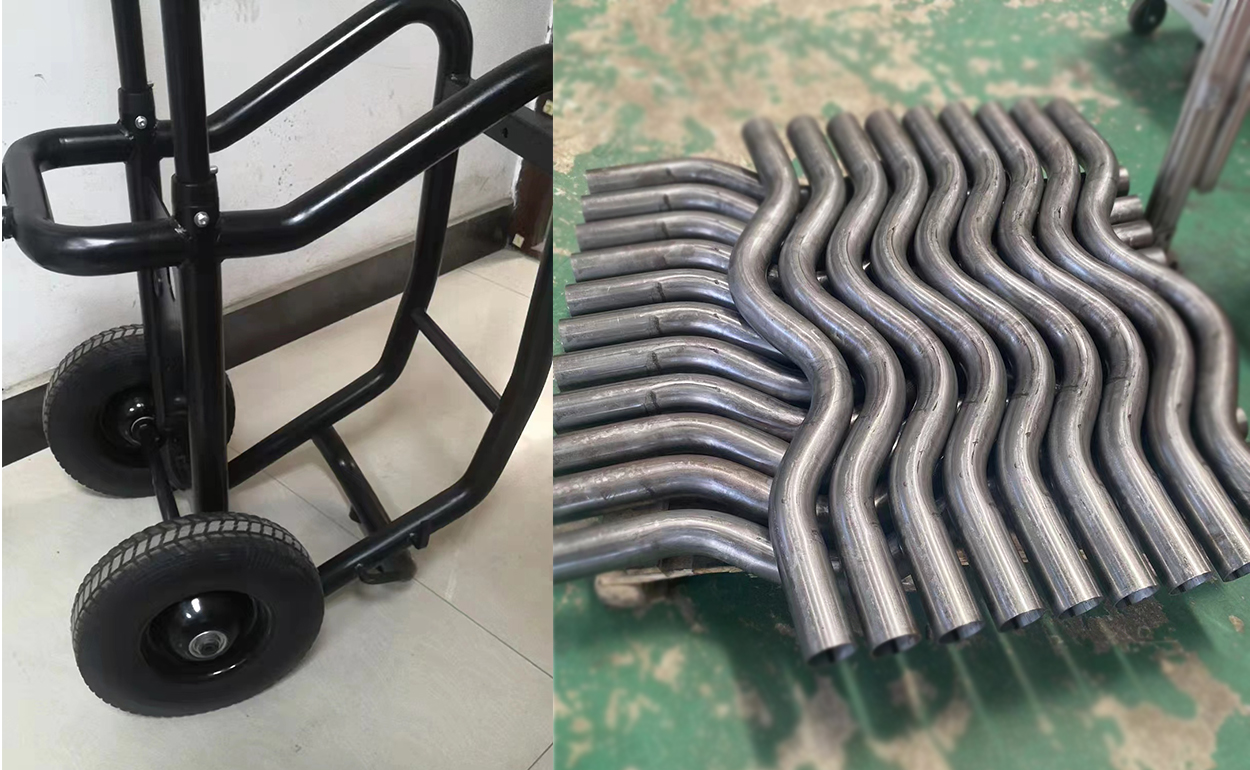

高性能之中型三维立体全自动数控弯管机广泛使用于大量生产或标准化的生产，如在汽、机车等零件，如排气管、保险杠、油管、运动器材、汽车座椅等，同时用于锅炉、压力容器、核电、航天及一般的工程配管。

技术参数

主要技术参数项目	单位	数值范围
最大弯曲碳钢管能力（管子外径×壁厚）	mm	￠76.2×3.0t
最大弯曲不锈钢管能力（管子外径×壁厚）	mm	￠65×2.5t
最大弯曲方管能力（外方×外方×壁厚）	mm	65×65×3t
弯曲最大半径范围	mm	50-450
弯曲角度范围	degree	0-190
模具中心离地面高度	mm	1200
管件设定弯曲数量	个	无限制
资料输入方式		输入坐标值X、Y、Z转换或输入加工值（Y、B、C）
最大穿芯有效距离	mm	3500
最大送料行程	mm	3000
主夹缸直径	mm	70
导夹缸直径	mm	70
抽芯缸直径	mm	90
抽芯缸行程	mm	110（注：后可调节数值）
辅推缸直径	mm	60
托料缸直径	mm	45
夹料缸直径	mm	45
弯管主油缸直径	mm	130
弯曲速度	Deg/sec	30（速度可调）
弯曲精度	degree	±0.3
送料方式	可选择	直送方式
送料伺服马达功率	Kw	1.8
送料速度	Mm/sec	200-950（速度可调）
送料精度	mm	±0.1
转角伺服马达功率	Kw	1.3
弯管伺服电机功率	Kw	15
弯曲角度	度	±0.1
转角速度	Deg/sec	180（速度可调）
转角精度	degree	±0.1
油泵电机功率	KW	11
液压系统压力	Mpa	12
机器毛重约	T	4.0
机器外型尺寸	mm	5500×1380×1600
