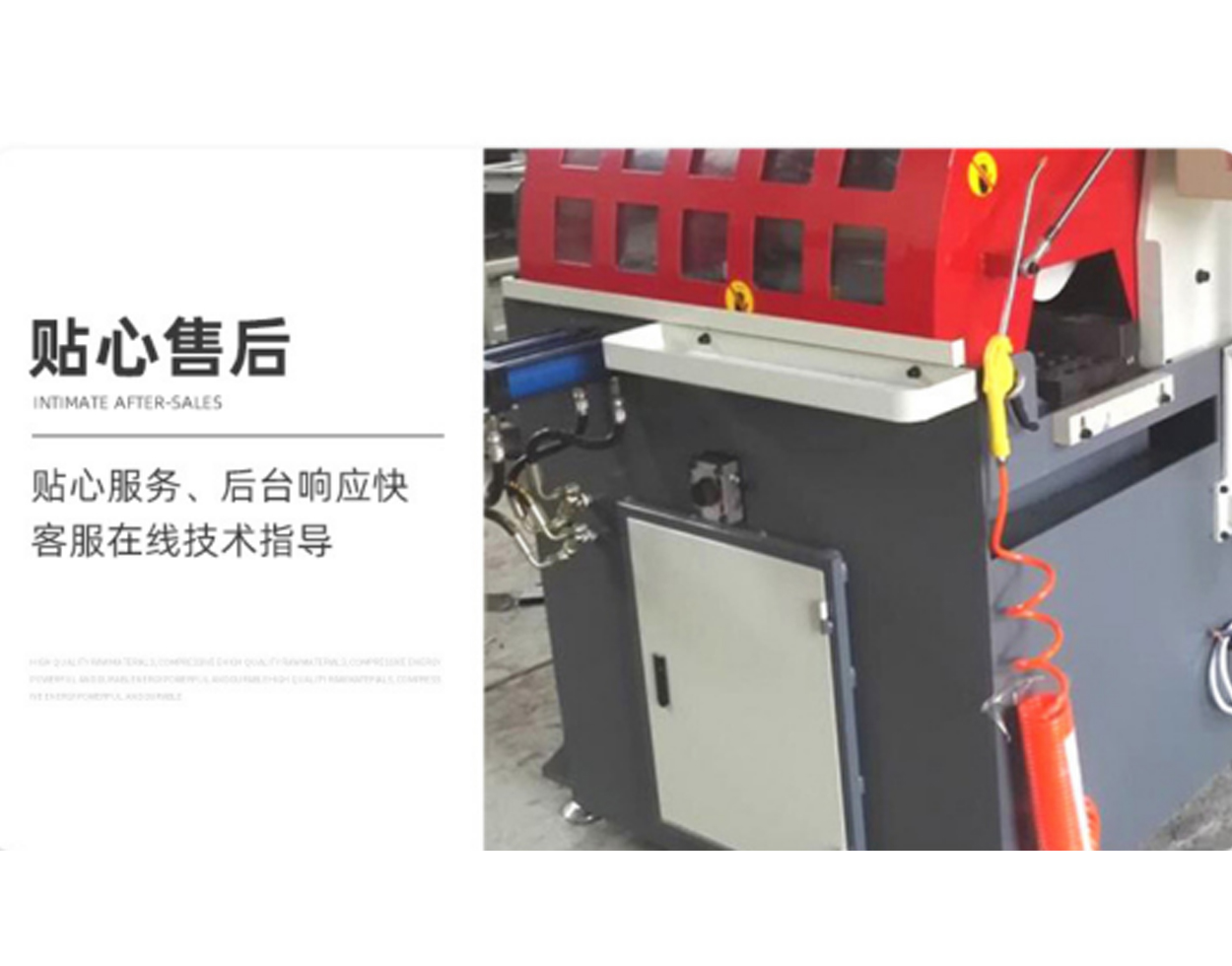

YK-350CNC导轨切断机

YK-350CNC导轨切断机

图库
视频

技术要求

序号

技术文件名称

描述

备注

1

设备内容

1 切割方式：砂轮片锯切

2 进刀方式：油缸升降点头式、滑台式往复进给

3 人工放料人工定尺 PLC单片机控制

4 导轨规格 15-55mm

2

主机相关参数

1 砂轮片外径 405*25.4*3.0T

2 机头转速 2800转/分

3 减速机 1.5KW

4 油泵电机 1.5KW

5主电机功率 7.5KW

6 工作台高度 850mm

7 工作台面积 640*370mm

8 尺寸 1400*1300*1450mm

9 重量 1200KG

配置清单

永宏	PLC
永宏	触摸屏
研控	伺服驱动器
台湾TPI	丝杆
天正	断路器
天正	断路器
天正	开关电源
天正	热继电器
天正	热继电器
天正	接触器
亚德克	光电开关
亚德克	接近开关

生生产节拍：详细下表

加工对象	外径	时间	备注
导轨	Φ15mm	6-7S
导轨	Φ55mm	20S

易损件

油缸	*SD2515**
无料感应器	HA-E3F-DS10C1DG6-36V
接近开关	HX-1805-E1 NPN
皮带	8M50920

使用注意事项及保养内容

1、开机前详细阅读该机有关说明书。

2、机器在使用前确保按加油标示指示加入对应牌号的润滑油。

3、机床必须接通地线保护，接上电源后应点动试机，并确认主轴没有反转，以免造成机器损坏及事故。

4、使用过程中出现异常杂音，应立即停机检查并正确处理。

5、机床的防护装置不能缺失。

6、未经培训合格者不能操作本机器。

7、开机前认真检查导轨光轴上有无障碍物，并及时清理，加工件要固定好。

8、工作时，刀具务必确实夹紧并注意旋转方向，不得使用变形或者损坏的刀具。

9、机器运转中，工作人员不得离开，不得靠近或接触转动或者移动的零部件。

10、总电源关闭前，请勿调整或维修机器。

11、工作完毕后，应认真清洗机器，各部件加注润滑油。（手摇泵4小时加一次）
