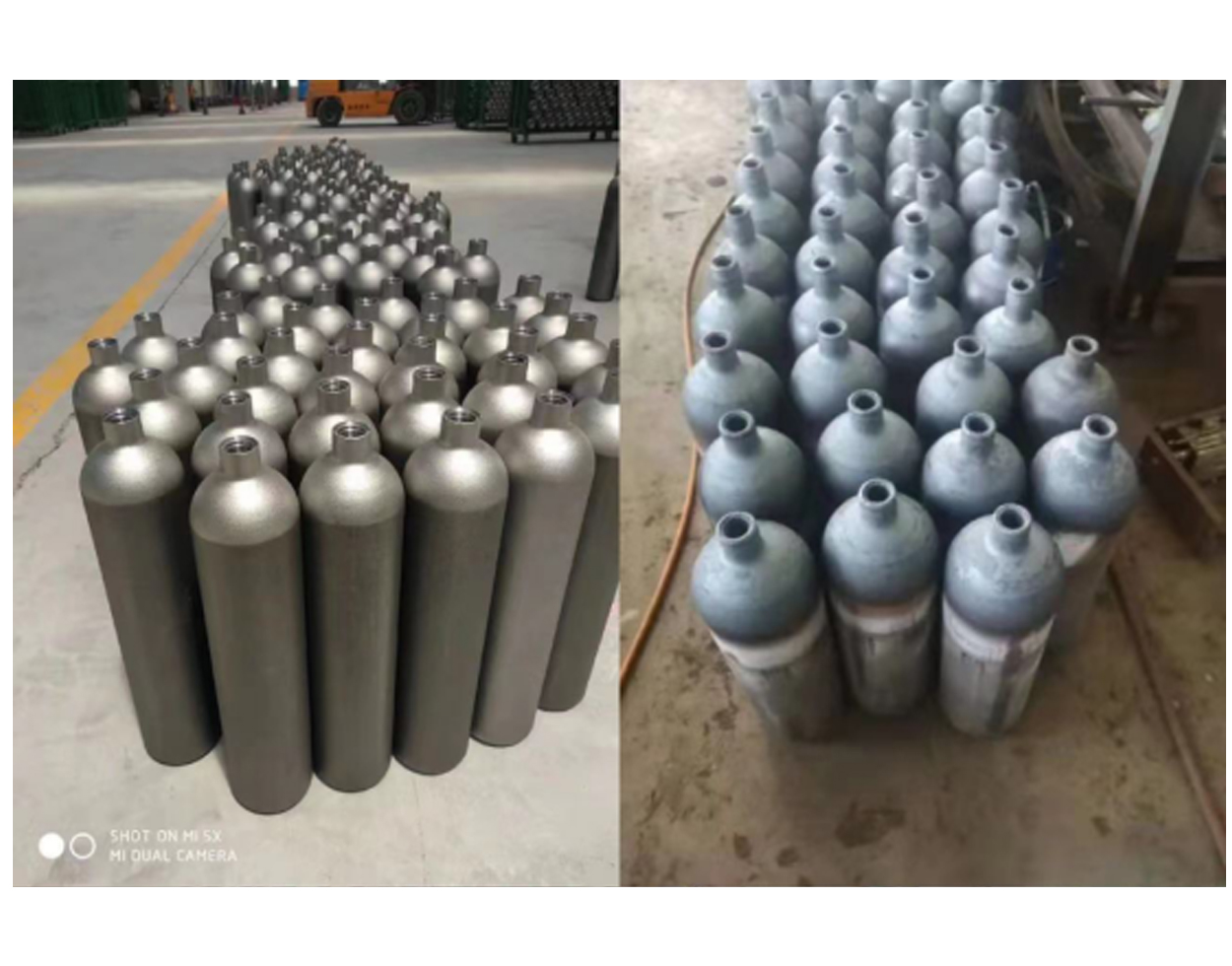

1、钢瓶参数

1.1材料34CrMo4 35 CrMo)、37Mn30 CrMo 304

1.2钢瓶规格

a瓶体直径φ140mm~φ180mm(收底、收口

b瓶体长度范围350~1250mm

c瓶体厚度范围4~10 mm

d瓶体重量<70kg

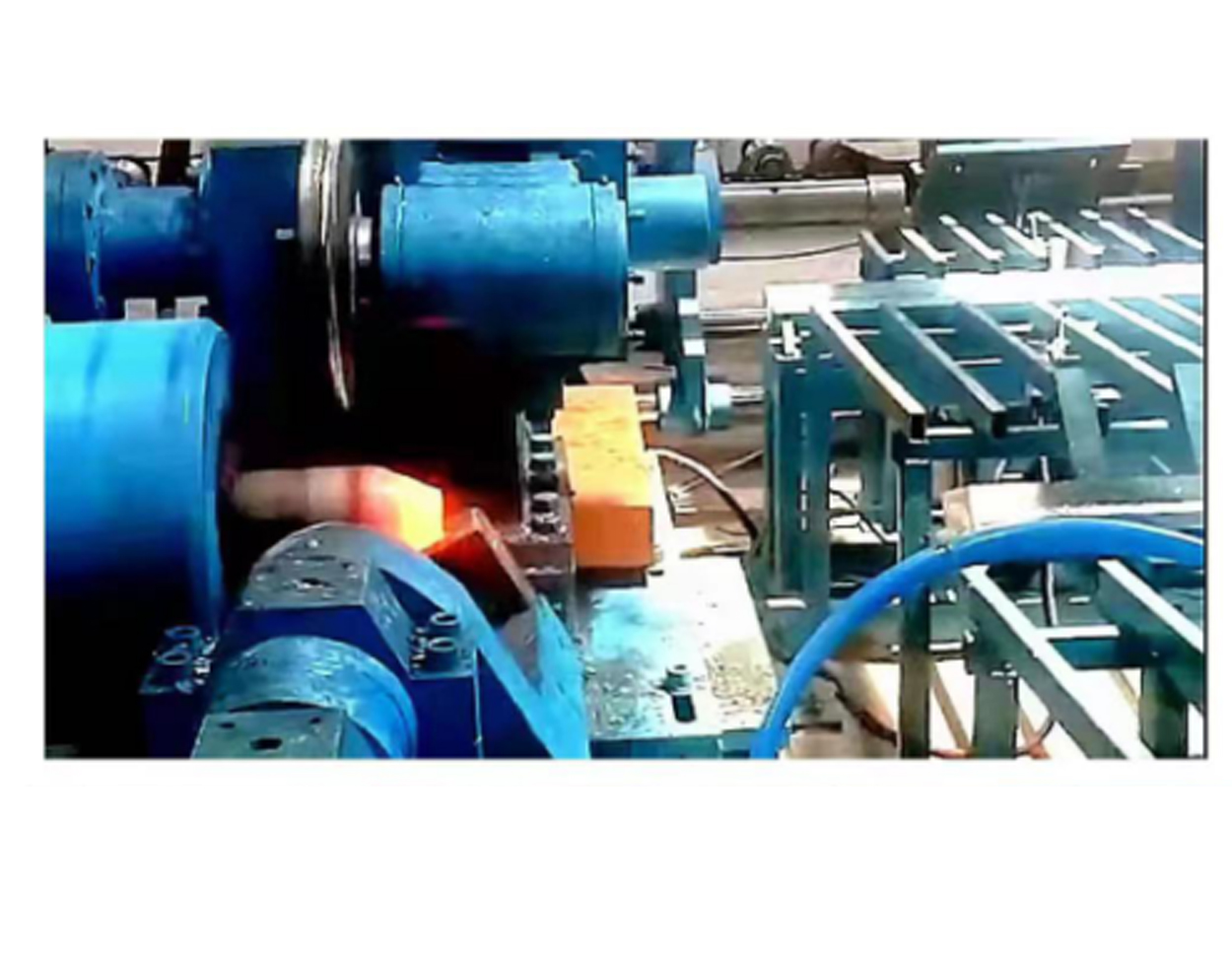

2、收底、收口机性能

2.1生产节拍:70/具(收底带增厚、含进出料时间);

2.2生产节拍:60/具(收口、含进出料时间)

2.3设备总功率约60KW,主电机45kw6极;

2.4液压系统公称工作压力5Mpa(低压)15Mpa(高压)。

2.5主轴转速约450/



3、收底、收口机机构

3.1收底机、收口机主机含主机机箱、主轴、卡爪夹紧装置、夹紧油缸。

3.2翻板机构含翻板、翻板油缸、翻板支承(翻板支撑为单臂)。

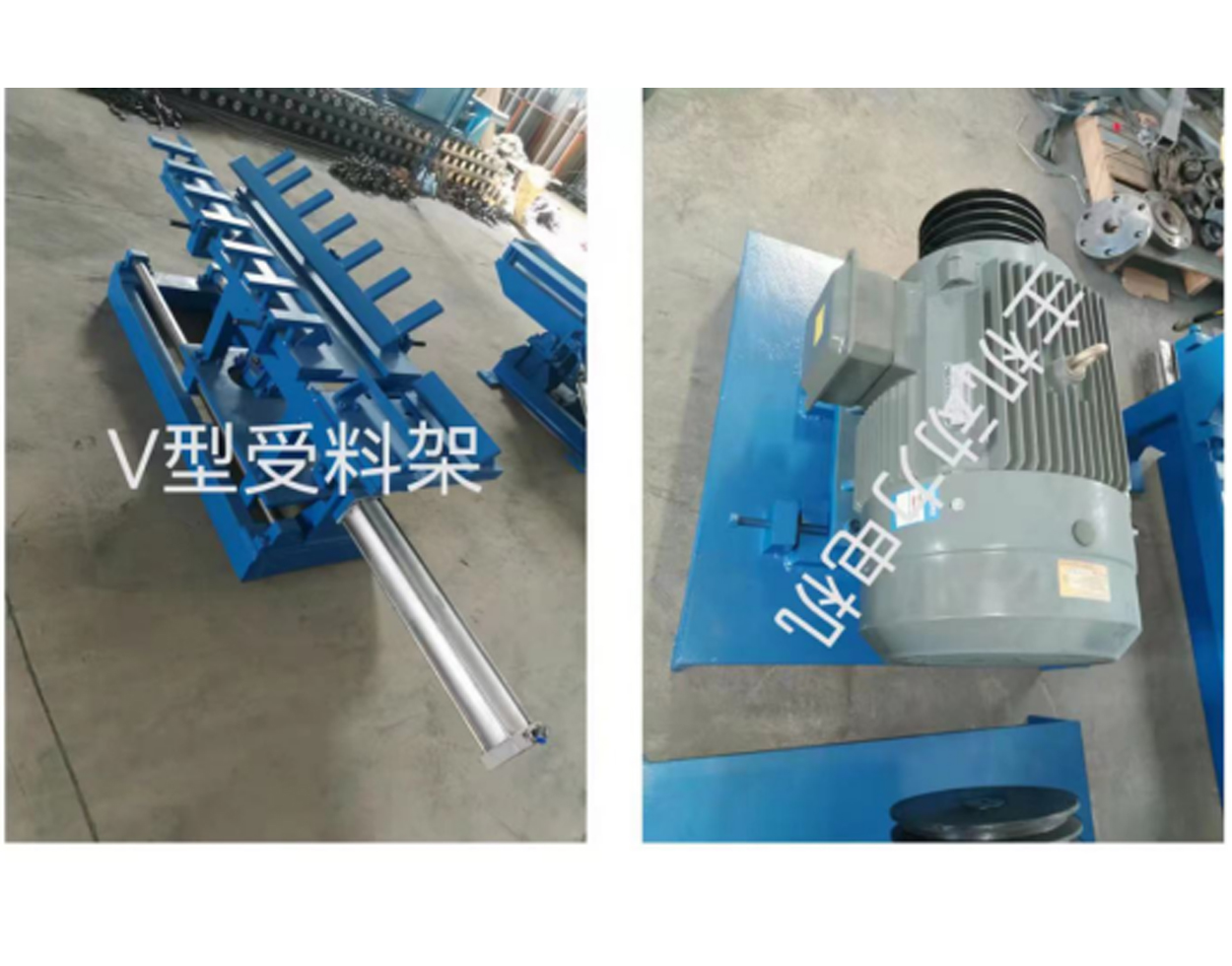

3.3进出料机构含气缸及控制元件,可以移动调节进出料的位置,

   要求气源压力0.5MPa,供气量≥1.0m³/m

3.4液压系统由比例阀和换向阀等组成。总功率为22KW

3.5电控柜一台、电器操作箱一台。

3.6起模机构由手动和自动两种模式可供选择,电器元件清单如下:

电机控制交流接触器

Telemecani

(施耐德)电气公司

空气开关、断路器

Merlin Gerin

(施耐德)电气公司

按钮、开关

Schneider

(施耐德)电气公司

中间继电器

Omron

欧姆龙

程序控制器

Mitsubishi

日本三菱

触摸屏

台达

台湾

编码器

欧姆龙、光洋


电控柜主要元件为天水二一三、施耐德等。

4、提供部件与文件

4.1卡爪φ140mmφ180mm一套。

4.2产品合格证、使用说明书(易损件型号、规格或零件图)、电器原理图、液压原理图、安装平面图、设备发货清单。



5、附件

5.1供方负责设备安装、调试。

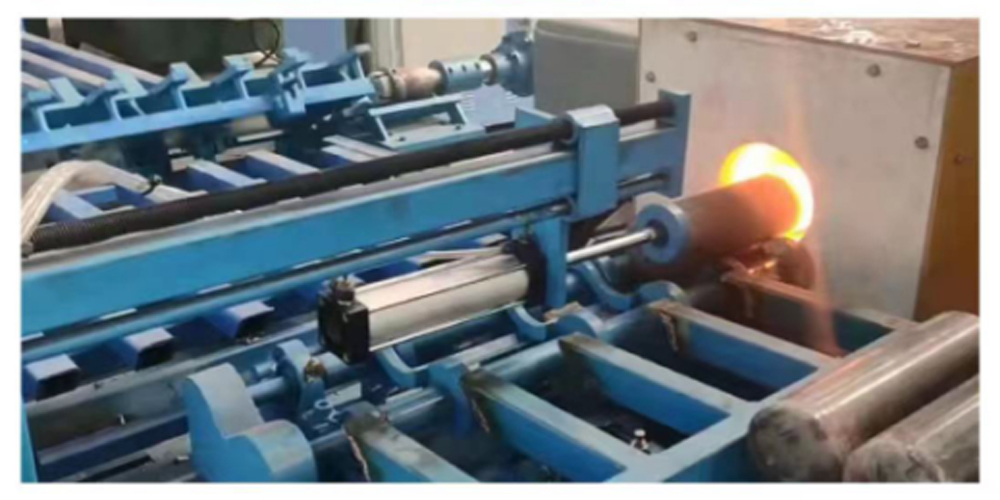

5.2在热旋压收底、收口工序的前道工步完全符合热旋压工艺要求后,设备经调试合格能正常生产后方可交付需方使用。
