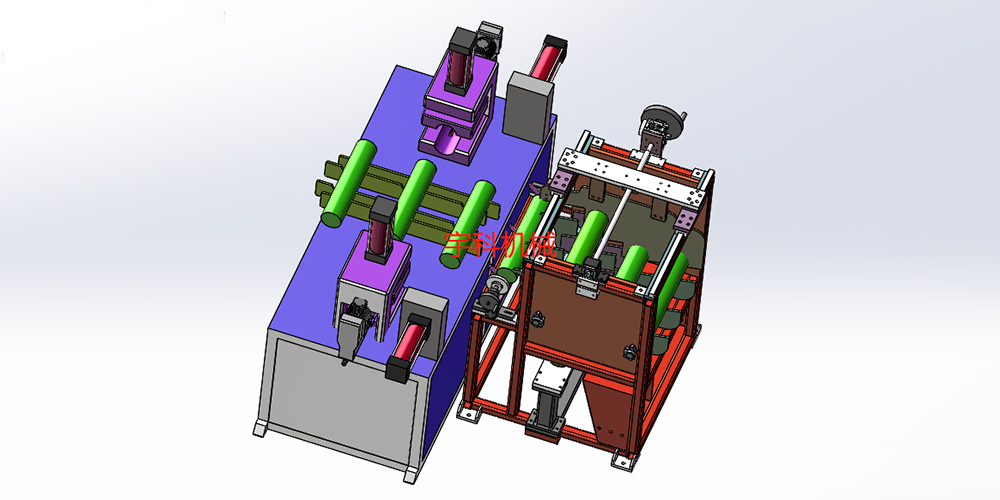

YK-80CNC  自动上下上料双头攻丝生产线

YK-80CNC 自动上下上料双头攻丝生产线

  • 图库
  • 视频

技术要求:

轴心攻丝公差

内螺纹

底孔尺寸Φ

M20

17.5

M25

22

M30

26.5

设备要求:双头自动加工,包括上料,攻丝等工序

加工生产时间<10S

实现快速换型小于5风中(换型包括换工装,装夹调整参数等,


技术文件名称

描述

备注

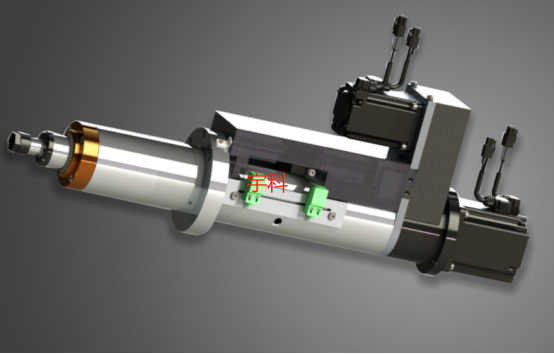

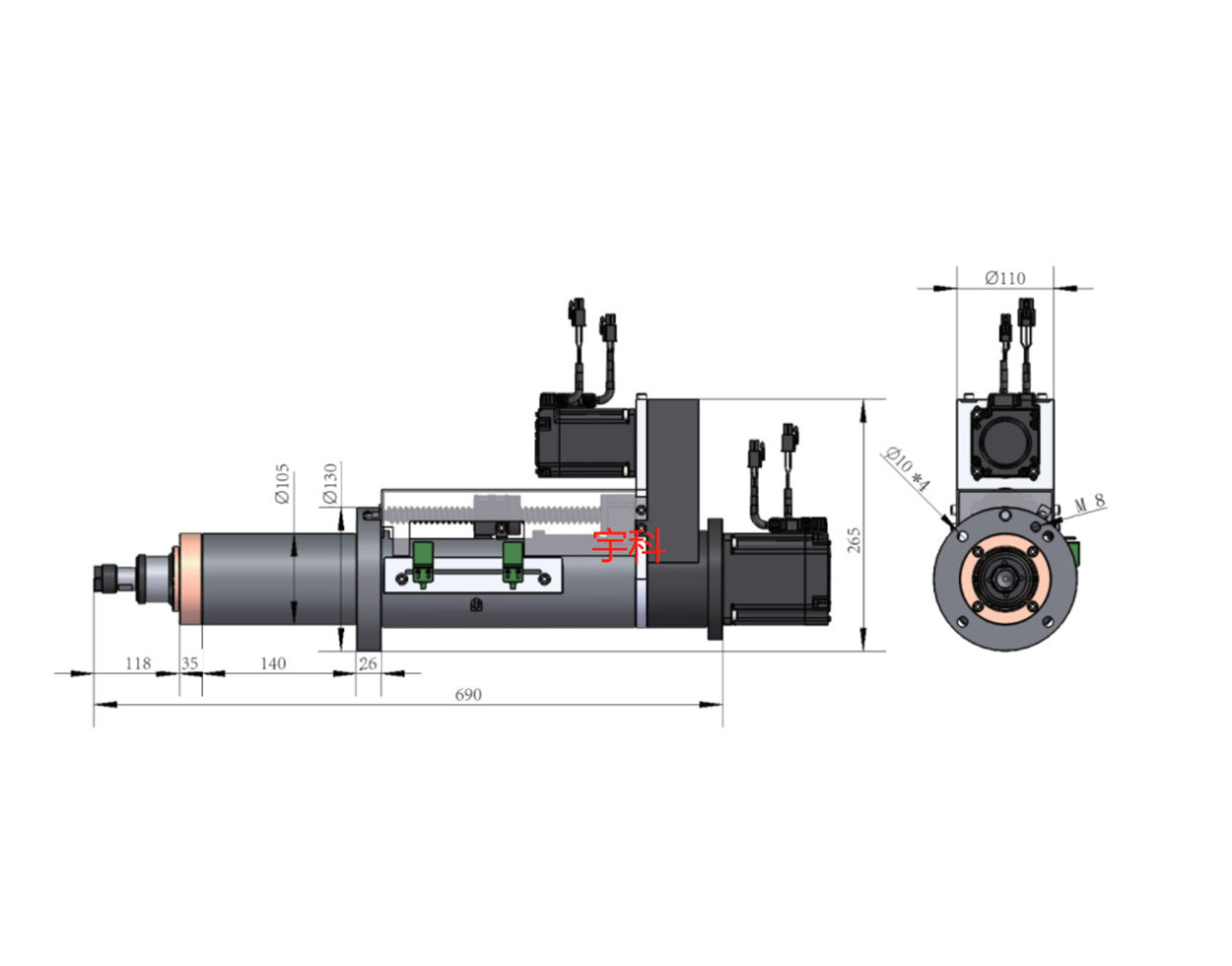

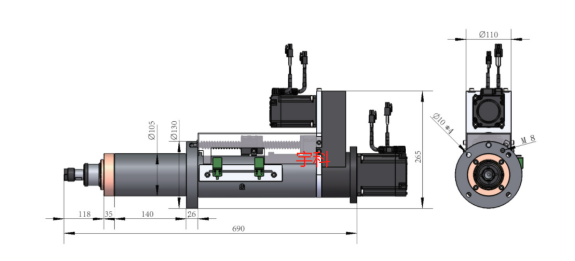

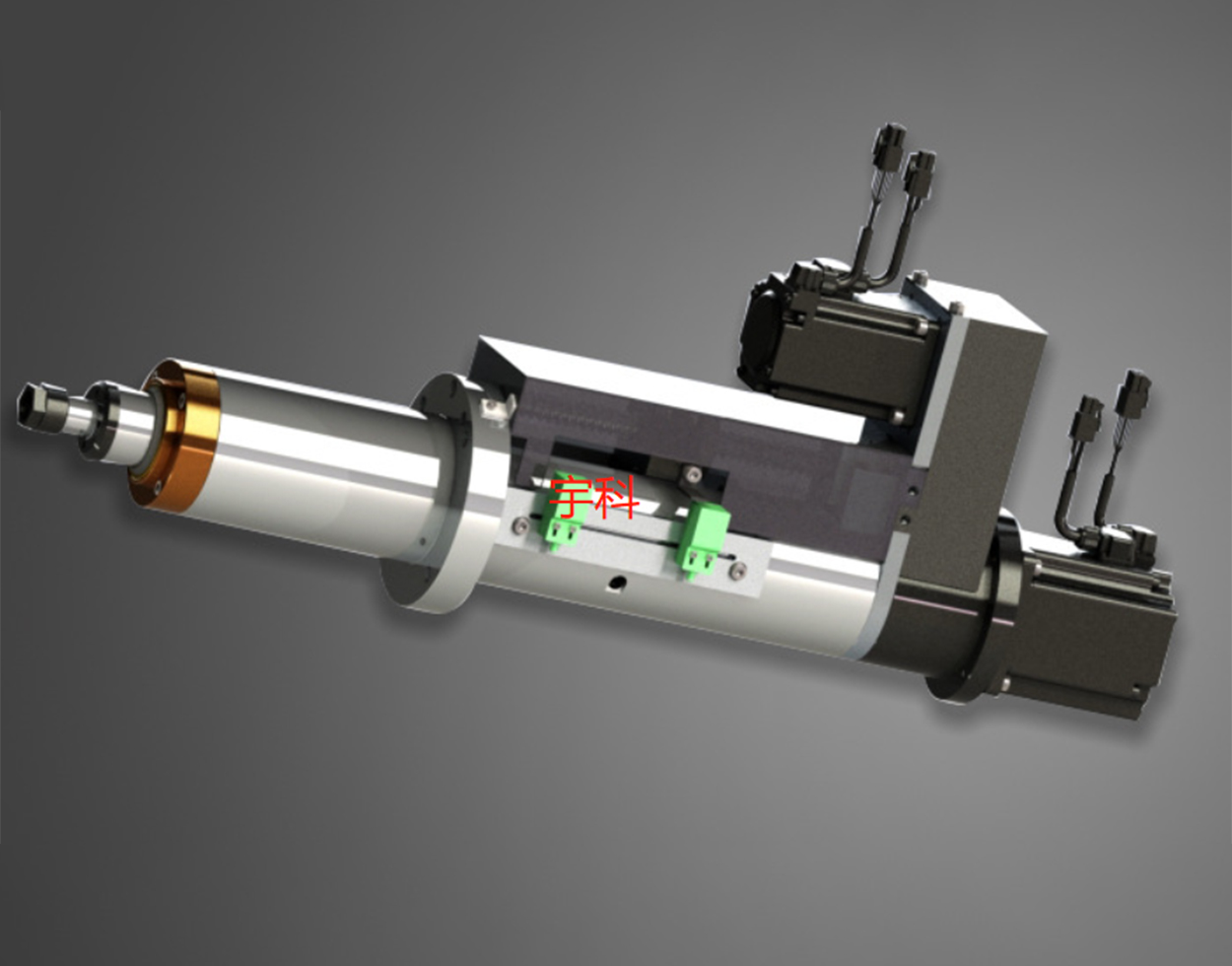

动力头机构




M20-M30(S45C)

ER32(Ø20—Ø30)

数控设定

64kg

沟型,YK-5GT

5000rpm

2.2kw/0.75kw,220V


主 轴 轴 承

7302C*2,7301C*1

皮带轮轴承

6303ZZ*2

油    封

DKB-80,52*6×1


加工能力


型号

转速rpm

单轴及多轴加工能力

行程调节范围(mm)

BD3

快进

切削

1轴

2轴

3轴

4轴

最大行程

快进行程

切削行程

MAX     5000

调速范围0~4000

M24

M21

M20

M17

M16

M12

M12

M8

0~120

0~100

0~80







技术参数

型号

自动上下上料双头攻丝生产线

主电机功率

2.2/0.75kw*6

适用外径

20-30mm(可定制)

加工长度

202mm   235mm(可定制)

加工精度

±0.1mm

加工速度

12秒/个左右

适用材质

钢管、铁管、不锈钢管、铝管、铜管、塑胶管、尼龙管、圆棒



装箱单

序号

货  物  名  称

数 量

备  注

1

主机

1台


2

刀片□

1片

安装在刀盘上

3

刀片△

2片

安装在刀盘上

4

内六角扳手(2.5、3、4、5、6、8、10)

各1件

在工具箱内

5

呆扳手 12-14

1把

在工具箱内

6

呆扳手 17-19

1把

在工具箱内


梅花扳手T8

1把



活络扳手

1把

在工具箱内

7

操作说明书(其中包括)

1本

随机文件


A.气压系统原理图




B.电器原理图




C.操作使用和维护保养说明



8

产品合格证

1页

随机文件

9

装箱单

1页

随机文件

技术资料

(一)使用说明书

每台倒角机的使用中文说明书包括(安装适应维修操作说明书、电器原理图、模具图)各一份

售后服务

1)倒角机的质量保修期为验收合格后12个月。在此期间,设备发生故障和损坏,均由供方负责免费到现场进行维修

2)在质保期内,在收到要求服务通知后及时予以电话答复,维修人员48小时内到达现场,在保修和售后服务过程中,维修人员做到故障不排除,不得撤离现场,直到满意为止

3)保修期满后在收到要求服务的通知后及时的予以电话答复,维修人员48小时内到达现场,维修用的材料费用按照优惠价格收取,免收维修人工,交通费按实际支出报销

验收及培训

  1.出厂验收

(1)设备制造完毕,须在制造厂进行厂前验收。将派人赴现场进行设备验收

(2)经双方签暑并确认合格后,倒角机可发货

  2.培训

    设备抵达后立即安排人员进行无偿的设备指导安装、调试、操作人员及维修人员的培训,将提供免费的技术培训,负责培训操作人员使人员熟悉其性能,熟练操作使用,直到完全掌握为止
